“Extruido según ASTM B221” es una de las notas más comunes en un plano de aluminio, y se asienta menos de lo que la mayoría de los compradores piensan.
La norma es real y útil: define la composición química, las propiedades mínimas de tracción y la forma de probarlas. Sin embargo, un tubo puede cumplir con la norma ASTM B221 y aun así presentar paredes al límite de la tolerancia, un acabado no aprobado o secciones telescópicas que se atascan. La diferencia entre lo que cumple con la norma y lo que es correcto es la causa del rechazo del envase.
Esta guía explica qué abarca la norma ASTM B221, en qué se diferencia de las normas B211, B209 y B241, y qué debe incluir en su pedido.
¿Qué es ASTM B221?: La respuesta breve
ASTM B221 es la especificación de materiales ASTM para barras, varillas, alambres, perfiles y tubos extruidos de aluminio y aleaciones de aluminio; las ediciones actuales son B221-21 en unidades del sistema anglosajón y B221M-21 en unidades métricas. Esta norma es mantenida por el Comité B07 de ASTM sobre metales ligeros y aleaciones, y se aplica a los productos fabricados mediante extrusión en caliente.
El alcance oficial, publicado en el Página de la norma ASTM B221-21, En la especificación se detallan los requisitos: las aleaciones y temple que reconoce, su composición química y los métodos de ensayo utilizados para verificarla, así como la resistencia a la tracción, el límite elástico y la elongación que debe alcanzar cada aleación y temple. Los nombres de las aleaciones y los temples siguen la norma ANSI H35.1, por lo que “6063-T5” significa lo mismo en un pedido B221 que en cualquier otro documento sobre aluminio.
Dos notas de alcance son importantes para los compradores. Primero, las tuberías y tubos bajo B221 están destinados a de uso general En cuanto a su uso, la norma indica que podría no abordar los procesos y las pruebas de integridad necesarios para aplicaciones de presión con fluidos, y remite a otras especificaciones para ello. En segundo lugar, la norma B221M es un complemento métrico completo, no una simple traducción, por lo que un pedido debe especificar una u otra, sin mezclar unidades de ambas.
En la práctica, la norma B221 es la referencia estándar para el aluminio extruido que compran la mayoría de los fabricantes: perfiles arquitectónicos e industriales, tubos redondos, cuadrados y rectangulares de uso general, y los tubos utilizados en pértigas telescópicas, para piscinas y de limpieza. Responde a la pregunta "¿Es este el metal por el que pagué y tiene la resistencia que debería tener esa aleación?". Por sí sola, no responde a la pregunta "¿Esta pieza encajará, tendrá el aspecto adecuado y resistirá mi uso?".“
El resto de esta guía separa esas dos preguntas, porque la mayoría de las disputas sobre extrusión comienzan cuando un comprador asume que la primera respuesta abarca la segunda.
Qué controla B221 en una orden y qué deja abierta una simple llamada.
La especificación B221 permite identificar de forma fiable el material: su composición química registrada, las propiedades de tracción mínimas para la aleación, el temple y el tamaño, y los métodos utilizados para verificar ambos. Todo lo que hace que una pieza funcione en su aplicación (clase de tolerancia, acabado, ajuste y rendimiento funcional) necesita su propia línea en el plano o en la orden de compra.
La tabla que aparece a continuación divide ambos aspectos. Las primeras filas corresponden al alcance publicado de la norma; el resto son los requisitos específicos de cada pieza que no están contemplados en la especificación del material.
| Requisito | ¿Resuelto según “la norma ASTM B221”? | Qué añadir |
|---|---|---|
| Química de las aleaciones | Sí — límites de composición registrados | Nombre de la aleación y temple, por ejemplo 6063-T5 |
| Resistencia a la tracción, límite elástico, elongación | Sí, mínimos por aleación, temple y tamaño. | Margen de diseño por encima del mínimo, no del valor típico. |
| Métodos de ensayo y muestreo | Sí | ¿Qué documentos de lote desea con cada envío? |
| Clase de tolerancia dimensional | No solo por la llamada | Fuente de tolerancia (por ejemplo, ANSI H35.2) y clase estándar o de precisión. |
| Dimensiones críticas para su pieza | No | Dimensiones que deben controlarse con mayor precisión, con sus tolerancias |
| Acabado superficial y color | No | Sistema de anodizado o recubrimiento, espesor, referencia de color, estándar cosmético |
| Ajuste entre piezas de acoplamiento | No | Prueba de ajuste funcional en piezas coincidentes |
| Rendimiento de la aplicación | No | Prueba de aceptación de carga, caída, bloqueo o deflexión |
El análisis químico es el punto fuerte de B221. La composición se verifica mediante métodos químicos o espectroquímicos, en muestras tomadas durante el vertido o corte del metal a partir de productos terminados o semielaborados. Esto permite al comprador exigir al proveedor que utilice acero inoxidable "6063" en lugar de una mezcla de chatarra de la serie 6000.“
La normativa mecánica incluye una advertencia: los requisitos de elongación no se aplican por debajo de ciertos tamaños. Para tubos de pared muy delgada, la propiedad que se verifica es la resistencia, y la tenacidad real de la pieza debe demostrarse de otra manera.
Las líneas abiertas en la parte inferior de la tabla no constituyen un defecto de la norma. La norma B221 es una especificación de materiales y está diseñada para una amplia gama de piezas. En su dibujo se deben incluir los requisitos específicos de la pieza.
ASTM B221 frente a B211, B209, B241 y B429: ¿Qué especificación se ajusta a qué producto?
La norma B221 abarca los productos extruidos de uso general; la B211 abarca las barras, varillas y alambres laminados o acabados en frío; la B209 abarca las chapas y placas; y las normas B241, B210 y B429 abarcan las tuberías y tubos para servicio de tuberías estructurales o a presión. Elegir el tubo incorrecto no solo genera más papeleo, sino que también puede poner un tubo de uso general en un trabajo para el que nunca fue probado.
Las propias notas de alcance del B221 remiten a los compradores a sus vecinos, que es la forma más fiable de trazar los límites.
| Especificación ASTM | Cubiertas | Úsalo cuando |
|---|---|---|
| B221 / B221M | Barras, varillas, alambre, perfiles y tubos extruidos | Perfiles y tubos de uso general: marcos, perfiles, postes, asas. |
| B211 / B211M | Barras, varillas y alambres laminados o acabados en frío. | Barras estiradas o laminadas para obtener dimensiones y acabados más precisos, a menudo para su mecanizado. |
| B209 / B209M | Lámina y placa | Producto laminado plano en lugar de extrusiones. |
| B241 / B241M | Tubo sin costura y tubo extruido sin costura | Aplicaciones de presión para el transporte de fluidos |
| B210 / B210M | Tubo estirado sin costura | Aplicaciones de presión mediante tubos estirados sin costura |
| B429 / B429M | Tubería estructural y tubo | Aplicaciones de tuberías estructurales |
Fuente: alcances del producto según se menciona en las notas de la Sección 1 de la norma ASTM B221-21; B209 por su título ASTM.
La diferencia práctica entre B221 y B241 radica en el proceso de fabricación del tubo hueco. Muchos tubos de uso general se extruyen mediante una matriz de ojo de buey o de puente: el metal se divide alrededor de un mandril y se vuelve a unir dentro de la matriz, dejando soldaduras longitudinales a lo largo del tubo. Este tipo de tubo es totalmente adecuado para postes, marcos y asas. El B241 se utiliza para productos sin costura, donde el tubo transporta fluidos a presión y es fundamental realizar una prueba de integridad.
La pregunta sobre la norma B211 surge principalmente con piezas mecanizadas. La barra B211 se lamina o se termina en frío después del conformado, lo que generalmente implica un control dimensional más preciso y una mejor superficie para el mecanizado automático. Si se fabrican accesorios a partir de la barra, la norma B211 podría ser la correcta; si se adquiere la pieza extruida, la norma es B221.
El límite de fallo: No utilice el tubo B221 para líneas de aire comprimido, hidráulicas u otros fluidos a presión basándose en sus propiedades de tracción. La nota explicativa de la norma indica que podría no cubrir las pruebas necesarias para dichas aplicaciones; en su lugar, especifique B241 o B210.
Mínimo vs. Típico: Cómo interpretar las propiedades mecánicas de la norma B221
La norma B221 enumera las propiedades mecánicas mínimas, que son inferiores a los valores típicos que aparecen en la mayoría de las fichas técnicas de los materiales; diseñe teniendo en cuenta el mínimo, o su margen de seguridad será menor de lo que cree. Los valores mínimos también varían según el temple y el rango de espesor o tamaño del producto, por lo que una misma aleación puede tener varios valores garantizados diferentes.
Así es como suelen originarse los números que la gente cita. Una hoja de datos para 6061-T6 enumera una resistencia a la fluencia típica de aproximadamente 270 MPa y una resistencia a la tracción máxima de aproximadamente 310 MPa (ver el Hoja de datos de MakeItFrom 6061-T6Esos son valores promedio de lo que la aleación suele alcanzar. La tabla B221 indica el valor que debe alcanzar cada lote conforme, el cual, por diseño, se sitúa por debajo del promedio.
Esa diferencia no es meramente teórica en una pieza de pared delgada. Si un poste o soporte se calcula con el límite elástico típico, y el lote entregado supera ligeramente el mínimo especificado, el factor de seguridad real se reduce debido a la diferencia entre ambos valores. No hay nada fuera de especificación, pero la pieza se dobla durante su uso.
Tres hábitos de lectura previenen la mayoría de los errores. Coincide exactamente con el temperamento: Los materiales 6063-T5 y 6063-T6 tienen mínimos diferentes, y un dibujo que solo indica "6063" permite al proveedor elegir. Coincide con el rango de tamaño: la fila aplicable depende del espesor de la pared o de la sección. Compruebe qué propiedades se aplicanLos mínimos de elongación no se aplican a los tamaños más pequeños, así que no cuente con ellos para paredes muy delgadas.
Para saber cómo se comparan las aleaciones de extrusión comunes antes de elegir una, consulte Explicación de los grados de aleación de aluminio, or for the two most common tube alloys side by side, Aluminio 6061 frente a aluminio 6063. Para conocer los valores mínimos exactos de la norma B221, utilice la edición actual de la norma misma; deliberadamente no reproducimos sus tablas aquí.
Tolerancias: dónde se aplican y por qué “Según B221” no es suficiente.
Las tablas de tolerancia dimensional que utilizan los extrusores y compradores son publicadas por la Asociación del Aluminio (en la norma ANSI H35.2 y en Aluminum Standards & Data), por lo que un plano debe indicar explícitamente la fuente y la clase de tolerancia, en lugar de asumir que una llamada B221 las resuelve. Dejarlo implícito es la forma en que dos proveedores cotizan el mismo dibujo para dos gamas de paredes diferentes.
La Asociación del Aluminio Tolerancias dimensionales ANSI H35.2 para productos laminados de aluminio (Edición 2024) cubre tubos y tuberías junto con varillas, barras, alambres y otros productos laminados. El Consejo de Extrusores de Aluminio Guía de tolerancias de extrusión Añade el punto que los compradores suelen pasar por alto: las tablas incluyen tolerancias tanto estándar de la industria como de precisión, y muchos extrusores pueden mantener valores más estrictos que cualquiera de las dos cuando la pieza lo requiere, previo acuerdo.
La importancia de la tolerancia de pared queda clara al analizar las cifras. En el caso de un tubo redondo de pared delgada, la rigidez y la resistencia varían casi directamente con el espesor de la pared, por lo que una pared con un espesor en el límite inferior de su rango reduce la capacidad aproximadamente en proporción.
| Pared real (nominal 1,20 mm) | Desviación de la pared | Rigidez a la flexión (I) | Carga hasta el primer rendimiento | Masa por metro |
|---|---|---|---|---|
| 1,32 mm | +10 % | +8.8 % | +8.8 % | 344 g (+9,6 %) |
| 1,20 mm | 0 | 13.790 mm⁴ | 80 N | 314 g |
| 1,14 mm | −5 % | −4,5 % | −4,5 % | 298 g (−4,8 %) |
| 1,08 mm | −10 % | −9.0 % | −9.0 % | 283 g (−9,6 %) |
| 1,02 mm | −15 % | −13,5 % | −13,5 % | 268 g (−14,5 %) |
Calculado, no medido. Datos de entrada: tubo 6063-T5 de 32 mm de diámetro exterior, voladizo de 1,5 m, límite elástico típico de 140 MPa, densidad de 2,70 g/cm³. I = π(D⁴ − d⁴)/64; carga de primer límite elástico = límite elástico × I ÷ (D/2) ÷ L; masa = π(D² − d²)/4 × densidad. Las desviaciones de la pared son ilustrativas, no corresponden a valores de ninguna tabla de tolerancias.
La columna de masa es la útil en el muelle de recepción. Debido a que el peso disminuye casi exactamente tan rápido como la capacidad, pesar un haz contado de tubos contra su masa nominal por metro Es una prueba rápida para lotes delgados; no se necesita micrómetro. Un paquete que pesa cerca de la fila −10 % mencionada anteriormente merece ser cortado y medido antes de entrar en producción.
Acumulación de tolerancias en un mástil telescópico: un ejemplo práctico
En cualquier parte donde un tubo se desliza dentro de otro, las tolerancias del diámetro exterior y de la pared de ambos tubos se suman, y con las tolerancias comerciales, el total puede consumir toda la holgura de diseño. Cada tubo puede estar individualmente dentro de los límites de tolerancia, mientras que el par se atasca o vibra.
Consideremos una combinación común: una sección exterior de 35 mm de diámetro exterior y 1,2 mm de espesor de pared sobre una sección interior de 32 mm de diámetro exterior. El diámetro interior del tubo exterior es de 35 − 2 × 1,2 = 32,6 mm, lo que deja una holgura diametral nominal de 0,6 mm. Ahora, supongamos que cada dimensión se encuentra dentro de una banda de tolerancia.
| Tolerancia ilustrativa en cada tubo | Ajuste más ceñido | Ajuste más holgado | margen de liquidación | Lo que siente el usuario |
|---|---|---|---|---|
| Diámetro exterior ±0,15 mm, pared ±0,10 mm | 0,10 mm | 1,10 mm | 1,00 mm | Algunos pares se acoplan, otros se tambalean y se deslizan en el cierre. |
| Diámetro exterior ±0,10 mm, pared ±0,06 mm | 0,28 mm | 0,92 mm | 0,64 mm | Utilizable, pero la sensación de bloqueo varía de un poste a otro. |
| Diámetro exterior ±0,05 mm, pared ±0,03 mm | 0,44 mm | 0,76 mm | 0,32 mm | Deslizamiento y bloqueo consistentes |
Caso peor calculado. Holgura = (diámetro exterior - 2 × pared exterior) - diámetro interior; el ajuste más ceñido implica que el diámetro exterior sea menor, la pared exterior mayor y el diámetro interior mayor; el ajuste más holgado implica lo contrario. Los valores de tolerancia son datos ilustrativos elegidos para mostrar el efecto, no cifras de la norma ANSI H35.2 ni de ningún plano del cliente.
La lección no es “comprar siempre tolerancia de precisión”, lo que cuesta tiempo de troquelado y desperdicio. Es que El ajuste debe especificarse como ajuste. Un dibujo que indica que "las secciones deben deslizarse libremente y el bloqueo debe soportar X kg sin deslizarse, probado en pares emparejados al azar" controla directamente el resultado y permite que el extrusor y el ensamblador decidan qué dimensiones ajustar.
Esa es también la razón por la que es más fácil mantener el ajuste cuando una sola planta fabrica ambas piezas. Cuando el tubo y el candado provienen de la misma fábrica, el manguito interior del candado se puede ajustar al lote de tubos realmente producido, en lugar de a un tamaño nominal en papel. El programa de un distribuidor alemán de equipos para piscinas es un ejemplo: 620.000 postes de tres secciones con cierre giratorio en seis repedidos, con tolerancias de tubo y candado gestionadas como un solo sistema (Estudio de caso de un distribuidor alemán).
Qué fallos puede presentar aún un tubo compatible con la norma B221.
Un tubo puede cumplir con todos los requisitos de la norma B221 y aun así hacer que su producto no cumpla con los requisitos: el acabado puede ser irregular, la pared puede quedar en el borde delgado, el ajuste puede variar y la pieza puede abollarse en una prueba de caída que la norma nunca exige. El cumplimiento de las normas es un requisito mínimo para el material, no una prueba de aceptación para el producto.
La prueba de caída es el ejemplo más claro. Un minorista estadounidense de mejoras para el hogar exigió que un poste de piscina desnudo de 6 pies resistiera nueve caídas sin deformación permanente, un requisito que no aparece en ninguna parte de las especificaciones del material, y que los postes de un proveedor anterior no habían superado. La corrección fue de ingeniería, no de papeleo: la pared del tubo y el proceso de templado se reelaboraron hasta que el poste pasó la prueba.Estudio de caso de marca propia de Home Depot).

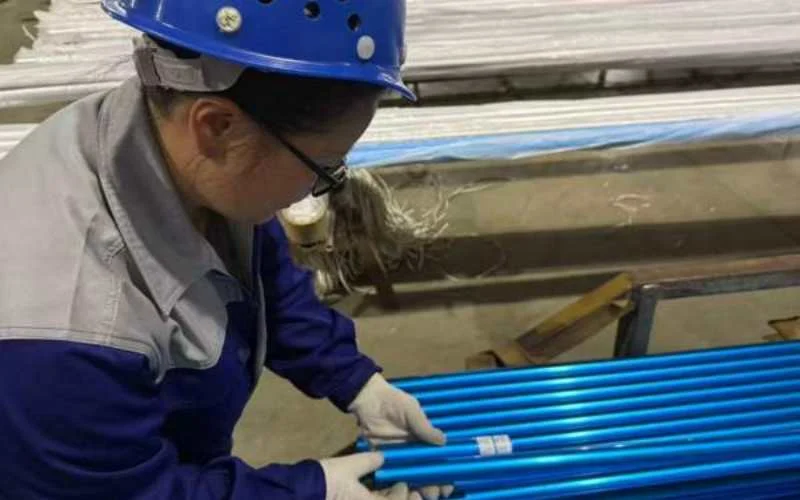

El acabado es la segunda deficiencia. El espesor del anodizado, la consistencia del color entre lotes y los defectos cosméticos están fuera del alcance de la norma B221, y en un poste comercial o perfil visible generan más quejas que la resistencia. Especifique el sistema de acabado y una regla de aprobación de color por separado; anodizado y acabados superficiales La página muestra las opciones.
La rectitud y la torsión constituyen el tercer factor. Son de suma importancia para las secciones telescópicas largas y para los perfiles que deben ensamblarse en marcos, y deben incluirse en la especificación de tolerancias con una clase y un método de medición definidos.
El límite de fallo: Nunca acepte “cumple con ASTM B221” como único criterio de aceptación para un producto terminado. Si un modo de falla provocara una devolución (deslizamiento, abolladura, atasco, discrepancia de color), se requiere una prueba escrita en el plano, que se realice durante la aprobación de la muestra y en los lotes de producción.
Cómo redactar la norma ASTM B221 en una orden de compra
Indique la edición, el temple de la aleación, la fuente y la clase de tolerancia, el acabado, los documentos del lote y la prueba funcional: seis líneas que convierten una simple especificación de material en una especificación de pieza de obligado cumplimiento. Las cotizaciones basadas en esas seis líneas son comparables; las basadas en “por B221” no lo son.
Una orden de compra o nota de pago que se mantiene en volumen incluye:
- Edición estándar y — por ejemplo, “ASTM B221M-21” o la norma B221-21 en pulgadas-libra, no ambas.
- Aleación y temple por pieza: “tubo 6063-T5”, “conexión 6061-T6”. Nunca “serie 6000”.”
- Fuente y clase de tolerancia — por ejemplo, las tolerancias estándar ANSI H35.2, más tolerancias más estrictas en dimensiones críticas específicas.
- Finalizar — Sistema de anodizado o recubrimiento, espesor mínimo, referencia de color y aceptación cosmética.
- Documentos del lote — Resultados químicos y de tracción trazables a cada lote de producción.
- Aceptación funcional — el ajuste, la sujeción, la prueba de caída o deflexión, el tamaño de la muestra y los criterios de aprobación.
Xingyong extruye tubos y perfiles de aluminio en su propia prensa de 2000 toneladas en Huai'an, realiza el anodizado internamente y moldea los cierres, empuñaduras y tapas de plástico en su propio taller de inyección, de modo que el tubo, el acabado y el ensamblaje se rigen por un único plano de un solo proveedor. Somos fabricantes directos desde 2010, no una empresa comercializadora, y contamos con las certificaciones ISO 9001, IATF 16949 y las auditorías amfori BSCI.
Envíanos tu dibujo y te daremos un presupuesto en 24 horas, con muestras en 25 a 35 días. perfiles de extrusión de aluminio La página cubre formas personalizadas y la tubo de aluminio La página muestra opciones de tubos redondos, cuadrados y rectangulares.
Preguntas frecuentes
¿Qué es ASTM B221?
ASTM B221 es la especificación estándar para barras, varillas, alambres, perfiles y tubos extruidos de aluminio y aleaciones de aluminio. Establece las aleaciones y temple reconocidos, la composición química, las propiedades de tracción mínimas y los métodos de ensayo para su verificación. Es la especificación estándar para extrusiones de aluminio de uso general.
¿Cuál es la última revisión de la norma ASTM B221?
Las ediciones vigentes según ASTM son B221-21 (pulgada-libra) y B221M-21 (métrica). Consulte el catálogo de ASTM antes de emitir un nuevo plano, ya que una revisión puede modificar la lista de aleaciones y temple reconocidas. Indique la edición en la orden de compra para que ambas partes utilicen el mismo texto.
¿Cuál es la diferencia entre ASTM B221 y B221M?
Unidades. B221 utiliza unidades del sistema anglosajón (pulgadas-libras), mientras que B221M es un documento métrico completo con sus propios valores, sin conversión de unidades impresa al lado. Especifique uno de ellos. Combinar un dibujo métrico con la especificación del sistema anglosajón puede generar controversias sobre qué valor redondeado se aplica.
¿Cuál es la diferencia entre ASTM B221 y ASTM B211?
Proceso. B221 abarca barras, varillas, alambre, perfiles y tubos extruidos; B211 abarca barras, varillas y alambres laminados o acabados en frío. Las barras acabadas en frío generalmente ofrecen un mayor control dimensional y un mejor acabado superficial para el mecanizado, mientras que B221 se refiere a la forma extruida en sí.
¿Se puede utilizar el tubo de aluminio ASTM B221 para líneas de presión o de fluidos?
No solo con la norma B221. Esta norma describe sus tuberías y tubos como destinados a aplicaciones de uso general e indica que es posible que no aborde las pruebas de integridad necesarias para el servicio con fluidos a presión. En esas aplicaciones, especifique la norma B241 para tuberías y tubos sin costura, o la B210 para tubos sin costura estirados.
¿Es ASTM B221 equivalente a EN 755 o GB/T 5237?
Si bien abarcan familias de productos superpuestas, no son equivalentes uno a uno. Los registros de aleaciones, los mínimos de propiedades y las tablas de tolerancia difieren en detalle. Si un pedido se realiza conforme a una norma y se compara con otra, se deben especificar los requisitos que deben cumplirse en lugar de basarse en la suposición de que son "equivalentes".“
¿Qué documentos debe solicitar un comprador OEM al adquirir perfiles B221?
Resultados de análisis químico y de tracción con trazabilidad por lote que demuestren que la aleación cumple con las especificaciones, además de registros de inspección dimensional y de acabado según el plano. Para productos ensamblados, añada los resultados de la prueba de aceptación funcional. Solicite esta información al aprobar la muestra para que el formato quede definido antes de que comience la producción.
