OEM e Personalizado

Ferramentas personalizadas para postes telescópicos de alumínio

A Xingyong desenvolve matrizes de extrusão personalizadas, dispositivos de usinagem e ferramentas de montagem para fabricantes de equipamentos originais (OEMs). mastro telescópico de alumínio programas — desde o esboço conceitual ou CAD até a produção em massa em nossa fábrica em Jiangsu. Revisão de DFM em 3 a 5 dias, construção do molde em 15 a 25 dias, primeiros artigos em 7 a 14 dias após a aprovação do molde.

Serviços OEM
15–25Construção de moldes em dias
Mais de 100 milCiclos de vida útil do molde
8Formatos de arquivo CAD aceitos
100%Política de Ferramentas de Propriedade do Cliente

Escopo

O que você pode personalizar em um programa de postes para piscina

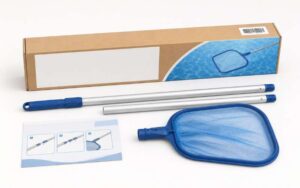

Kit de embalagem para rede de skimmer de piscina com haste telescópica, caixa de papelão e espaço para marca própria.
Na Xingyong, as ferramentas personalizadas abrangem todas as camadas de uma haste telescópica de alumínio — não apenas a matriz de extrusão. Você pode especificar:
  • Perfil de extrusão — faixa redonda, oval, diâmetro externo/interno personalizado, espessura da parede
  • Estrutura de fechadura — câmera oculta, posicionamento interno, batente final, magnético, roscado
  • faixa de comprimento do tubo — fixa ou telescópica, de 2/3/4/5 seções
  • Geometria final — estreitamento, alargamento, chanfro, padrões de ranhuras personalizados
  • Acabamento da superfície — cor da anodização, abrasivo para jateamento de areia, selagem
  • Marca — posição da marcação a laser, placa com logotipo, caixa de cores, cartão para pendurar
O resultado da Etapa 01 é um desenho 2D verificado pelo DFM + arquivo STEP 3D + estimativa de custo de ferramental. Veja Serviços OEM Para fins de política de propriedade intelectual e confidencialidade.

Ciclo de vida do desenvolvimento de ferramentas — 3 etapas

alt="Conceito → CAD para fabricação de postes de alumínio para piscina na fábrica Xingyong Jiangsu" width="400" height="300" />

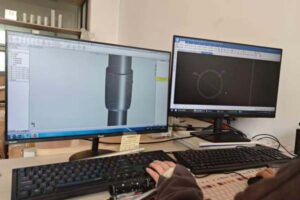

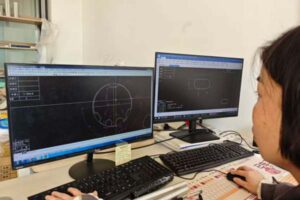

01 · Conceito e CAD

O cliente envia arquivos CAD, STEP, PDF, esboço à mão ou amostra. Nossos engenheiros convertem o projeto em um desenho 2D viável para fabricação e em um arquivo 3D STEP, entregando um relatório de DFM (Design for Manufacturing) em 3 a 5 dias úteis.

 alt="Protótipo 3D para fabricação de postes de alumínio para piscina na fábrica Xingyong Jiangsu" width="400" height="300" />

02 · Protótipo 3D

Um protótipo impresso em SLA/SLS de peças de travamento de plástico, juntamente com um pequeno trecho de alumínio extrudado, comprova o encaixe, o travamento e a sensação de montagem — antes mesmo da fabricação de qualquer ferramenta de aço.

03 · Construção e teste do molde

A matriz de extrusão de aço ou o molde de injeção é cortado, endurecido e testado. Um pequeno lote de teste (normalmente de 50 a 200 peças) é enviado para aprovação do cliente antes da produção em massa.

Política

Custo do molde, propriedade intelectual e confidencialidade

Custo do molde é cotado antecipadamente e normalmente é Reembolsável mediante pedido em grande quantidade. (A confirmar o limite exato) — assim, o custo é amortizado quando os pedidos ultrapassam a quantidade acordada. As ferramentas específicas para cada cliente permanecem em nossos estoques, prontas para pedidos subsequentes. Propriedade intelectual e confidencialidadeTodos os clientes assinam um acordo de confidencialidade (NDA) antes da revisão do projeto para fabricação (DFM). Os moldes específicos do cliente são... Nunca foi usado para nenhum outro cliente., Logotipos de clientes, artes de embalagens e fotos de produtos não são exibidos publicamente sem autorização por escrito. A transferência da propriedade das ferramentas ocorre conforme os termos acordados no contrato com o fabricante original (OEM) — consulte Serviços OEM para a estrutura completa de propriedade intelectual.

Linha do tempo

Do CAD à produção em massa — Cronograma típico

Estágio Duração Entregável
Análise DFM 3 a 5 dias Desenho 2D + STEP + relatório DFM + custo de ferramental
Protótipo 3D (opcional) 5 a 7 dias Protótipo de plástico impresso + amostra de extrusão
Construção e teste do molde 15 a 25 dias Lote de teste de 50 a 200 unidades para aprovação do cliente.
Produção em massa (primeira ordem) 30 a 40 dias Pedido em grande quantidade com embalagem pronta para venda no varejo.
Pedidos repetidos 20 a 30 dias Ferramentas existentes — direto para a fila de extrusão

Ferramentas com especificações personalizadas — Perguntas frequentes

Quais formatos de arquivo CAD vocês aceitam para ferramentas personalizadas?Desenhos em STEP, IGES, DWG, DXF, STL, OBJ, PDF e amostras físicas. A equipe da DFM cuida da conversão e dimensionamento dos arquivos — se você tiver apenas um esboço à mão ou uma amostra, também funciona.
Qual o custo de uma matriz de extrusão personalizada?O custo da matriz de extrusão depende da complexidade do perfil, do diâmetro externo e da espessura da parede — normalmente um valor de alguns milhares de dólares por perfil. O orçamento é enviado juntamente com o relatório de DFM (Design for Manufacturing). A maioria dos clientes recupera o custo da matriz nos primeiros 1 a 2 pedidos em grande quantidade.
Minhas ferramentas personalizadas podem ser usadas para outros clientes?Não. As ferramentas específicas para cada cliente são armazenadas separadamente em nossos racks e nunca são usadas para nenhum outro cliente. Isso está previsto em contrato, conforme o acordo de confidencialidade com o fabricante original (OEM) — veja Serviços OEM.
Quanto tempo até eu ver um protótipo funcional?Se optar pela fase de protótipo 3D, você terá em mãos um protótipo impresso em plástico e uma amostra extrudada de 8 a 12 dias após a aprovação do DFM (Design for Manufacturing). A fabricação de ferramentas de aço acrescenta de 15 a 25 dias para o primeiro lote de teste.
E se o projeto do meu cliente precisar de revisão após o primeiro teste?Comum. Pequenos ajustes no molde estão incluídos no primeiro ciclo de revisão. Alterações geométricas substanciais (por exemplo, alteração do diâmetro externo do perfil) exigem uma nova matriz. Informamos o custo do retrabalho de forma transparente antes do corte do aço.
Você assina um acordo de confidencialidade antes da revisão do DFM?Sim — um acordo de confidencialidade mútuo padrão é assinado antes do compartilhamento de quaisquer desenhos ou amostras. A arte do cliente, o design da embalagem e as fotos do produto são protegidos até a autorização por escrito.

Comece seu projeto de ferramentas personalizadas para postes de alumínio

Envie o arquivo CAD, uma amostra ou apenas um conceito — acordo de confidencialidade (NDA) + relatório de projeto para fabricação (DFM) em 3 a 5 dias, orçamento de ferramentas em até 24 horas após a aprovação.
